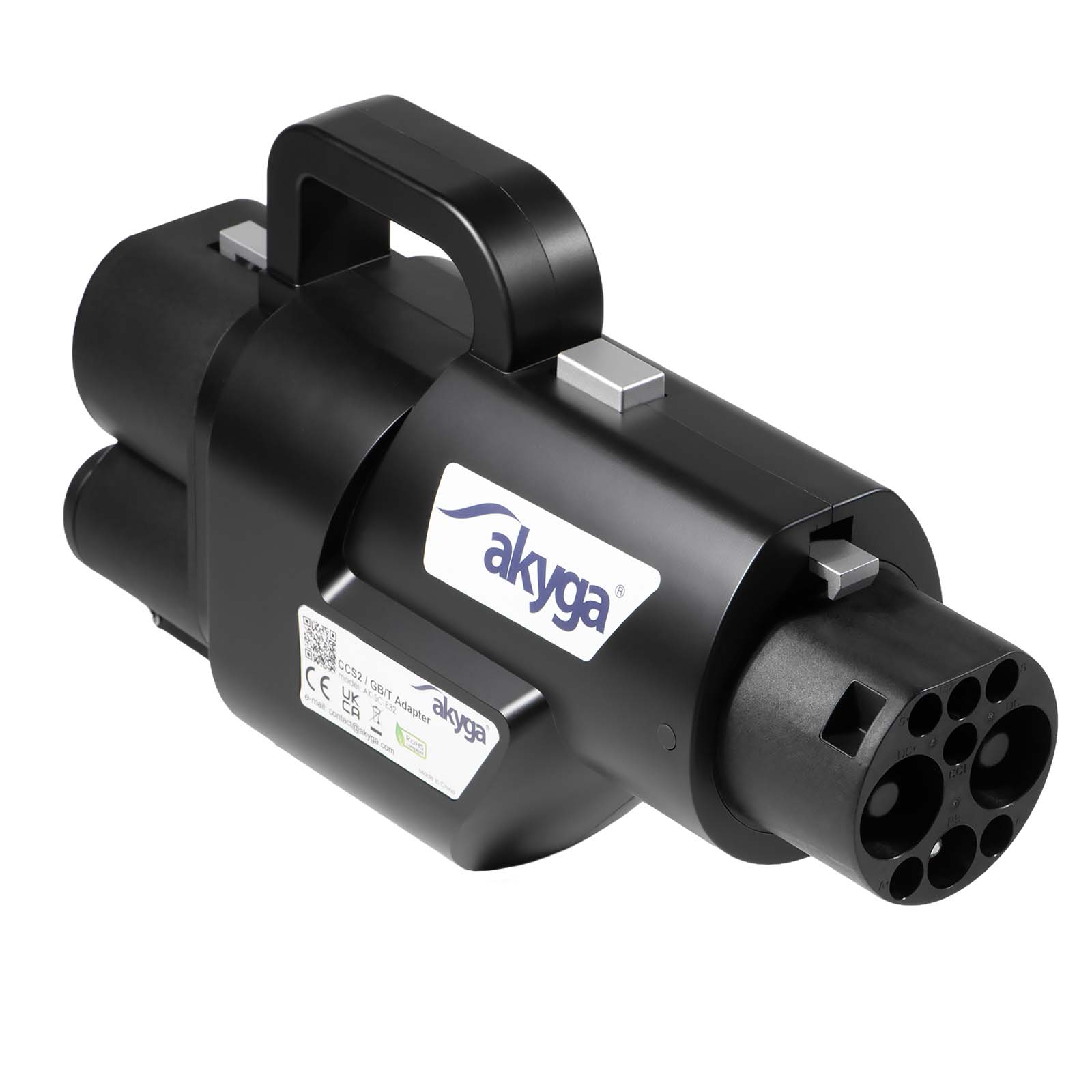

Adaptér CCS2 / GB/T pro nabíjení elektromobilů AK-SC-E32 1000V DC 300A 300kW

• Kód produktu: AK-SC-E32
• Odpovědný subjekt: Akyga Europe Sp. z o.o., 52-200 Suchy Dwór, Wrocławska 1c, Polska/Poland, contact@akyga.com
• Typ výrobku: Elektrické auto příslušenství
• Napájecí napětí: 1000 V DC
• Maximální proud: 300 A
• Odpor konektoru: 0.5 mΩ
• Maximální výkon: 300 kW
• Odolnost proti plamenům: UL94V-0
• Hodnocení IP: IP54
• Kabel zástrčka #1: GB/T (20234.2-2015) Konektor samec
• Kabel zástrčka #2: Konektor CCS Combo 2 (IEC 62196-3) samice
• Pokovení konektoru: Stříbro
• Materiál: TPE
• Barva produktu: Černá
• Teplota: -30 / +50 °C
• Balení: Kartonová krabice
• Velikost produktu (L x W x H): 295 x 170 x 95 mm
• Velikost balení (L x W x H): 360 x 230 x 135 mm
• Čistá hmotnost: 2.22 kg
• Celková hmotnost.: 3.2 kg
• Prohlášení o shodě CE: Ano
• FCC shoda: Ano
• RoHS shoda: Ano
• REACH shoda: Ano
• EAN kód: 5906708751426
• Záruka: 24 měsíců

Adaptér CCS2 / GB/T pro nabíjení elektromobilů

Akyga® AK-SC-E32 je adaptér z CCS2 na GB/T, určený pro rychlé nabíjení stejnosměrným proudem čínských elektromobilů vybavených zásuvkou GB/T DC. Toto praktické řešení umožňuje vozidlům připojit se k evropské nabíjecí infrastruktuře bez jakýchkoli úprav elektrického systému vozidla.

Rychlé nabíjení stejnosměrným proudem až 300 kW

Adaptér z CCS2 na GB/T je navržen pro použití s rychlonabíječkami stejnosměrného proudu. Podporuje nabíjecí výkon až 300 kW, s maximálním nabíjecím napětím 1000 V a maximálním stejnosměrným proudem 300 A. Maximální nabíjecí výkon však závisí nejen na adaptéru, ale také na schopnostech vozidla, specifikacích nabíjecí stanice, úrovni nabití baterie a teplotě.

CCS2 a GB/T – dvě odlišné normy

V Evropě se na rychlonabíjecích stanicích nejčastěji používá konektor CCS2. Jedná se o široce přijímanou evropskou normu pro nabíjení, specifikovanou v nařízení AFIR (EU 2023/1804) a normě IEC/EN 62196-3. Konektor CCS2 se skládá z části pro střídavý proud typu 2 a dvou kolíků pro stejnosměrný proud, které zajišťují přenos stejnosměrného proudu.

GB/T je čínský standard pro nabíjení elektromobilů, založený na normě GB/T 20234.3. Tvar konektoru, uspořádání kontaktů a komunikační protokol se liší od standardu CCS2. GB/T DC využívá komunikaci přes sběrnici CAN, zatímco CCS2 DC se opírá o PLC (Power Line Communication). Tyto dva systémy nejsou bez aktivního převodu vzájemně kompatibilní; proto k zahájení nabíjení nestačí pouhý adaptér.

Komunikace podle normy ISO 15118-2

Adaptér AK-SC-E32 má zabudovanou elektroniku, která zajišťuje výměnu dat mezi nabíjecí stanicí CCS2 a vozidlem s rozhraním GB/T. Na straně CCS2 podporuje adaptér komunikaci v souladu s normou ISO 15118-2 a následně ji převádí do komunikačního standardu používaného rozhraním GB/T.

To umožňuje nabíjecí stanici a vozidlu sjednat parametry potřebné k zahájení a udržení nabíjecího cyklu.

Bezpečné vysokoproudé nabíjení

Během vysokoproudého nabíjení jsou obzvláště důležité teplota a kvalita připojení. Adaptér AK-SC-E32 je vybaven teplotními senzory a bezpečnostními mechanismy, které chrání adaptér před provozem v nepříznivých podmínkách. Pouzdro je teplotně odolné v rozmezí od -30 °C do +50 °C a stupeň krytí IP54 pomáhá chránit zařízení před prachem a stříkající vodou, díky čemuž je adaptér vhodný pro celoroční použití.

Kompatibilita s elektromobily GB/T

Adaptér je určen pro elektromobily vybavené portem pro rychlé nabíjení stejnosměrným proudem GB/T. Je obzvláště užitečný pro vozidla dovážená přímo z čínského trhu, kde je GB/T jediným standardem pro rychlé nabíjení stejnosměrným proudem.

Model vozidla nezaručuje kompatibilitu. Stejný model (např. BYD Han, NIO ES6 nebo vozidla jiných značek) může být v závislosti na cílovém trhu k dispozici s různými konektory. Před zakoupením adaptéru byste měli zkontrolovat typ zásuvky ve vašem konkrétním vozidle.
